در این مقاله قصد داریم در مورد باتری به باتری کردن خودرو و جزییات و ملزومات آن مطالبی را خدمت شما همراهان عزیز شرکت ماه صنعت انرژی عرض کنیم .
با ما همراه باشید
مقدمه
احتمالا تا بحال برایتان پیش آمده که پشت خودرویتان بنشینید و آن را استارت بزنید اما خودرو شما روشن نشود .
در این شرایط اگر چراغ های پشت آمپر و ادوات برقی ماشین از کار افتاده باشند ، احتمالا علت روشن نشدن خودرو به باتری آن مربوط میشود .
برای باتری به باتری کردن نیاز به کابل های باتری به باتری یک خودرو دیگر دارید.
مراحل باتری به باتری کردن خودرو
۱- برای شروع کار کاپوت هر دو خودرو را بالا بزنید، و خودروها را تا جای امکان بسته به اندازه کابل به یکدیگر نزدیک کنید.
قطب های مثبت و منفی هر دو باتری را پیدا کنید، (علامت مثبت + و علامت منفی -). معمولا بر روی سرباتری و یا کنار آن ها مثبت و منفی به صورت + و – مشخص شده است.
۲- خودرو ها را آماده کنید.
حال که باتری ها را به هم نزدیک کردید، حال زمان آن رسیده است که خودرو ها را آماده کنید.
برای این کار ابتدا تمام متعلقات برقی همچون فن، بخاری، رادیو و ضبط، و هر تجهیزات برقی دیگر را در داخل خودرو جدا و یا خاموش کنید.دقت نمایید سوئیچ خودرو در حالت off باشد.
در صورتی که خودرو ها با یکدیگر تماس داشته باشند امکان آسیب جدی به قطعات برقی و کامپیوتری هر دو خودرو بسیار بالاست.دقت کنید با یکدیگر ارتباط و یا تماسی نداشته باشند.
۳- خود باتری ها را آماده کنید
سرباتری ها را پاک نمایید، مطمئن شوید که سرباتری رسوب نکرده باشد.
باتری به باتری خودرو
۴- کابل ها را آماده کنید
برای استفاده باتری به باتری نیاز به یک جفت کابل مناسب دارید.
توجه داشته باشید در هنگام باتری به باتری باید مطمئن باشید که دو سر قرمز و مشکی هرگز با یکدیگر تماسی برقرار نمیکنند.در صورت برقرار تماس آسیب های جدی به خودرو وارد خواهد آمد.
۵- طبق مراحل زیر، کابل ها را به باتری ها متصل کنید.
کابل قرمز رنگ را به سر مثبت باتری دارای مشکل متصل کنید.
حال سر دیگر همین کابل قرمز را به سر باتری سالم متصل کنید.
کابل مشکی را به سر منفی باتری سالم متصل کنید.
سر دیگر کابل مشکی را به قطعه فلزی از خودروی دارای باتری خراب متصل کنید.
بهتر است این قسمت فلزی قسمتی رنگ نشده باشد که ارتباط برقرار شود این کار را با پیچ و مهره ها و … نیز می توانید انجام دهید.
دقت کنید کابل ها به پروانه خودرو برخورد نکنند.
۶- خودروی دارای باتری سالم را روشن کنید.
خودروی سالم را روشن کنید و اجازه دهید برای چند دقیقه خودرو کار کند.
باتری به باتری خودرو
۷- خودروی دیگر را روشن کنید.
حال دیگر باتری مشکل دار باید شارژ شده باشد و پس از این چند دقیقه اقدام به استارت زدن باتری خودروی ناسالم بکنید تا خودرو روشن شود.
چنانچه روشن نشد کمی تکان دادن و فشار هر یک از کابل ها در سر جای خود و انجام مجدد احتمالا شما را به نتیجه خواهند رساند.
۸- کابل ها را جدا کنید.
حال که خودرو روشن شد و به نتیجه رسیدید باید به جدا کردن کابل ها اقدام کنید، این کار برعکس مراحل اتصال بود و دقت کنید حین جدا کردن هیچ یک از کابل ها با یکدیگر تماس نداشته باشند.
ابتدا کابل مشکی را از قسمت فلزی خودرو جدا کنید.
کابل مشکی را از قسمت منفی باتری سالم جدا کنید
کابل قرمز را از قطب مثبت باتری سالم جدا کنید
و در نهایت کابل مشکی را از باتری تازه شارژ شده جدا کنید.
ساید متعلقات و یا کاور های باتری را مجدد در سر جای خود قرار دهید.
بهتر است خودروی مشکل دار و تازه روشن شده را مدتی روشن نگه دارید تا باتری خودرو شارژ شود.
دسته :

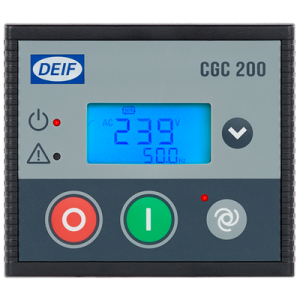

در این مقاله قصد داریم در مورد برد کنترلی دایف مدل CGC200 صحبت کنیم و آن را با جزئیات شرح دهیم.
فهرست مطالب
1-برد دیزل ژنراتور
2-معرفی شرکت دایف
3-دایف CGC200
4-مشخصات و ویژگی های برد CGC200
5-ویژگی های پنل CGC200
برد دیزل ژنراتور یک قطعه حیاتی است که بایستی حتما در جلوگیری از خرابی دیزل ژنراتور و موتور برق مورد استفاده قرار گیرد.
عملکرد آن مانند یک چراغ راهنمایی و رانندگی است که کلیه پارمترهای اساسی از قبیل دمای آب_ دور موتور _فرکانس _ فشار روغن _ ولتاژ و… را علاوه بر نمایش، کنترل و محافظت میکند.
معرفی شرکت دایف
شرکت دایف (DEIF) در سال 1933 در کشور دانمارک تاسیس شده است. امروزه شرکت دایف DEIF تامین کننده جهانی سیستم های کنترلی قابل اطمینان ، ایمن و سازگار با محیط زیست برای نیروگاه های تولید برق پراکنده ،صنایع دریایی و فرا ساحلی و توربین های بادی میباشد.
شرکت دایف یکی از 3 شرکت بزرگ در زمینه ی تولید بردهای کنترلی دیزل ژنراتور و لوازم اندازه گیری در دانمارک میباشد.
- یک واحد کنترل مبتنی بر ریزپردازنده (CGC 200) است. این شامل تمام عملکردهای مورد نیاز برای محافظت و کنترل ژنراتورها ، چه الکترونیکی و چه غیر الکترونیکی است.
- می توانید از CGC 200 برای راه اندازی دستی یا خودکار استفاده کنید. این می تواند سرعت، فرکانس، ولتاژ و ساعات کار موتور را کنترل کند. همچنین آلارم ها و وضعیت ژنراتور را کنترل می کند.
- CGC 200 دارای صفحه نمایش LCD برای مشاهده اطلاعات عملیاتی و آلارم ها میباشد.
- CGC 200 بسیار متنوع است، زیرا شامل ورودی و خروجی های ثابت و قابل تنظیم توسط کاربر است. ورودی ها و خروجی های قابل تنظیم توسط کاربر به CGC 200 اجازه میدهد تا در برنامه های مختلف مورد استفاده قرار گیرد.
- یک کنترلر Plug & Play است که میتواند از پنل جلویی و/یا نرم افزار PC Utility پیکربندی شود.
- نرم افزار Utility همچنین میتواند برای نظارت بر عملکرد ژنراتور استفاده شود. رایانه شخصی با استفاده از کابل USB استاندارد A-B به کنترلر متصل می شود.
مشخصات و ویژگی های برد CGC200
- راه اندازی خودکار و کنترل کلیدها
- نظارت بر پارامترهای موتور
- نظارت بر پارامترهای موتور
- محافظت با هشدار یا خاموش کردن
- 5 ورودی دیجیتال و 5 خروجی
- برای سایر برنامه ها قابل تنظیم است
- با DEIF Utility ، USW-3 قابل تنظیم است
- خواندن: سرعت موتور ، فرکانس ، ولتاژ ، ساعت کار موتور
· قیمت رقابتی با کیفیت بالا برای بسیستم های آماده به کار دیزل ژنراتوری
· دارای قابلیت راه اندازی دستی یا خودکار ، حفاظت و کنترل موتور و ژنراتور میباشد.
· ماژول های CGC سرعت ، فرکانس ، ولتاژ و ساعت کار موتور و همچنین وضعیت هشدار و خاموش شدن موتور یا مجموعه زنراتور را کنترل می کند.
- شروع خودکار
- نظارت بر داده های عملیاتی
- هشدارها و محافظت از خاموش شدن
- هر دو ورودی دیجیتال ثابت و قابل تنظیم توسط کاربر و خروجی رله
- قابل تنظیم برای سایر برنامه ها
- حالت ذخیره انرژی
- نرم افزار کاربردی کامپیوتر بدون مجوز
- طراحی: ورودی ها و خروجی های قابل تنظیم
- راه اندازی: آپلود پارامترها به کنترل کننده
- عملیات: نظارت بر داده های عملیاتی و آلارم ها
ویژگی های پنل CGC200
· صفحه نمایش 20 × 40 میلی متر با نور پس زمینه
· چهار دکمه فشاری و دو LED
· نمایش داده های عملیاتی ژنراتور
· نمادهای آلارم و حالت ژنراتور
· تنظیمات تایمر و پارامتر با استفاده از دکمه های فشاری
برای مطالعه ی بیشتر در مورد بردهای کنترلی دایف به آدرس سایت شرکت ماه صنعت انرژی مراجعه نمایید mahsanat.com یا با کارشناسان فروش تماس حاصل نمایید.
· راه های ارتباطی با ما :
· تلفن تماس :
· 021-66308399 / 021-65030549
· امورفنی:
09124794889
09122493784
·
ممنون از همراهی شما
شرکت ماه صنعت انرژی
دسته :

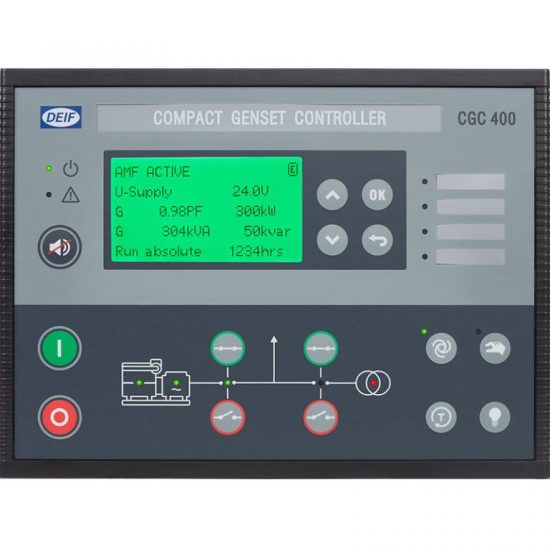

در این مقاله قصد داریم در مورد برد کنترلی دایف مدل CGC400 صحبت کنیم و آن را با جزئیات شرح دهیم.
فهرست مطالب
1-برد دیزل ژنراتور
2-معرفی شرکت دایف
3-دایف CGC400
4-راه اندازی کنترلر دایف CGC400
5-مشخصات و ویژگی های برد CGC400
برد دیزل ژنراتور
برد دیزل ژنراتور یک قطعه حیاتی است که بایستی حتما در جلوگیری از خرابی دیزل ژنراتور و موتور برق مورد استفاده قرار گیرد.
عملکرد آن مانند یک چراغ راهنمایی و رانندگی است که کلیه پارمترهای اساسی از قبیل دمای آب_ دور موتور _فرکانس _ فشار روغن _ ولتاژ و… را علاوه بر نمایش، کنترل و محافظت میکند.
معرفی شرکت دایف
شرکت دایف (DEIF) در سال 1933 در کشور دانمارک تاسیس شده است. امروزه شرکت دایف DEIF تامین کننده جهانی سیستم های کنترلی قابل اطمینان ، ایمن و سازگار با محیط زیست برای نیروگاه های تولید برق پراکنده ،صنایع دریایی و فرا ساحلی و توربین های بادی میباشد.
شرکت دایف یکی از 3 شرکت بزرگ در زمینه ی تولید بردهای کنترلی دیزل ژنراتور و لوازم اندازه گیری در دانمارک میباشد.
- کنترلر Compact Genset ، CGC 400، یک واحد کنترل مبتنی بر ریزپردازنده است که شامل تمام عملکردهای لازم برای حفاظت و کنترل یک موتور دیزل است.
- علاوه بر این، شامل یک مدار اندازه گیری ولتاژ AC سه فاز است.
- این دستگاه مجهز به نمایشگر LCD است که تمام مقادیر و آلارم ها را نمایش میدهد.
- CGC 400 یک واحد انعطاف پذیر فشرده است که برای کاربردهای زیر طراحی شده است:
- استارت/استاپ اتوماتیک موتور
- حفاظت موتور
- کنترل کلید
- حفاظت از ژنراتور
- خرابی برق اصلی فقط CGC 413 ))
راه اندازی برد کنترلی دایف CGC400
- راه اندازی به راحتی از طریق یک نرم افزار کاربردی مبتنی بر Windows PC (محافظت از رمز عبور) انجام می شود.
- نرم افزار PC utility ویژگی های اضافی مانند نظارت بر تمام اطلاعات مربوطه در هنگام راه اندازی، ذخیره و دانلود تنظیمات و دانلود به روز رسانی های نرم افزار را ارائه می دهد.
- علاوه بر این، تنظیمات را می توان از طریق دکمه های فشاری نمایشگر (محافظت از رمز عبور) مشاهده کرد.
- زبان اصلی انگلیسی است و علاوه بر این، زبان های قابل انتخاب وجود دارد.
- این تابع امکان تغییر تمام متون استفاده شده در واحد را فراهم می کند.
مشخصات و ویژگی های برد CGC400
- راه اندازی خودکار با تشخیص اتوماتیک قطعی برق
- سازگار بر موتورهای الکترونیکی و غیر الکترونیکی
- کنترل و حفاظت از باس بار و مجموعه ژنراتور
- دارای 13 ورودی دیجیتال و 5 ورودی انالوگ
- دارای 8 خروجی رله ای
- ارتباط با Modbus RS-485
- سازگاری با سایر برنامه ها
- با برنامه DEIF Utility Software قابل تنظیم است.
- نمایشگر گرافیکی (چند زبانه)
- قیمت رقابتی با کیفیت بالا برای سیستم های آماده به کار دیزل ژنراتوری
- دارای قابلیت راه اندازی دستی یا خودکار ، حفاظت و کنترل موتور و ژنراتور میباشد.
- ماژول های CGC سرعت ، فرکانس ، ولتاژ و ساعت کار موتور و همچنین وضعیت هشدار و خاموش شدن موتور یا مجموعه ژنراتور را کنترل می کند.
- CGC400 دارای ورودی و خروجی های ثابت و قابل برنامه ریزی با قابلیت تنظیم کاربر است که کاربران را قادر می سازد تا مجموعه را برای طیف وسیعی از برنامه ها تطبیق دهند.
برای مطالعه ی بیشتر در مورد بردهای کنترلی دایف به آدرس سایت شرکت ماه صنعت انرژی مراجعه نمایید mahsanat.com یا با کارشناسان فروش تماس حاصل نمایید.
· راه های ارتباطی با ما :
· تلفن تماس :
· 021-66308399 / 021-65030549
· امورفنی:
09124794889
09122493784
ممنون از همراهی شما
شرکت ماه صنعت انرژی
دسته :
در این مقاله قصد داریم در مورد برد کنترلی دایف مدل AGC 200 صحبت کنیم و آن را با جزئیات شرح دهیم.
فهرست مطالب
1-برد دیزل ژنراتور
2-معرفی شرکت دایف
3-دایف AGC 200
4-مشخصات و ویژگی های برد AGC 200
برد دیزل ژنراتور
برد دیزل ژنراتور یک قطعه حیاتی است که بایستی حتما در جلوگیری از خرابی دیزل ژنراتور و موتور برق مورد استفاده قرار گیرد.
عملکرد آن مانند یک چراغ راهنمایی و رانندگی است که کلیه پارمترهای اساسی از قبیل دمای آب_ دور موتور _فرکانس _ فشار روغن _ ولتاژ و… را علاوه بر نمایش، کنترل و محافظت میکند.
معرفی شرکت دایف
شرکت دایف (DEIF) در سال 1933 در کشور دانمارک تاسیس شده است. امروزه شرکت دایف DEIF تامین کننده جهانی سیستم های کنترلی قابل اطمینان ، ایمن و سازگار با محیط زیست برای نیروگاه های تولید برق پراکنده ،صنایع دریایی و فرا ساحلی و توربین های بادی میباشد.
شرکت دایف یکی از 3 شرکت بزرگ در زمینه ی تولید بردهای کنترلی دیزل ژنراتور و لوازم اندازه گیری در دانمارک میباشد.
- AGC، یک واحد کنترلی است که شامل تمام عملکردهای لازم برای حفاظت و کنترل یک ژنراتور است.
- میتوان از آن به عنوان یک واحد برای یک ژنراتور استفاده کرد یا تعدادی AGC را میتوان در یک سیستم مدیریت توان کامل برای همگام سازی پروژه ها به صورت جزیره ای یا موازی با شبکه متصل کرد.
- AGC شامل تمام مدارهای اندازه گیری 3 فاز ضروری است و تمام مقادیر و آلارم ها روی نمایشگر نمایش داده می شوند.
- حالت‌های استاندارد قابل تنظیم هستند و امکان تغییر حالت کارخانه هم در برنامه‌های تکی و هم در برنامه‌های مدیریت انرژی وجود دارد.
- همه حالت ها را میتوان با حالت خودکار خرابی برق (AMF) ترکیب کرد.
- ژنراتور به راحتی از روی نمایشگر کنترل میشود، یا یک سیستم HMI / scada را میتوان با استفاده از یکی از گزینه های ارتباطی پیاده سازی کرد.
- سه واحد نمایشگر را میتوان در هر واحد کنترل نصب کرد.
·
انواع AGC 200 مجهز به مدیریت توان میتوانند
برنامه های کاربردی ساده یا پیشرفته را برای تعداد زیادی پروژه نیروگاهی در
ژنراتورهای همگام، برنامه های کاربردی آماده به کار انرژی/ اضطراری حیاتی یا
برنامه های کاربردی تولید برق انجام دهند.
تعداد
واحدهای زیر را میتوان در یک سیستم مدیریت توان کنترل کرد:
32 عدد فیدر برقی
8 عدد باس شکن در باس ژنراتور یا
باس بار
32 ژنراتور با قطع کننده ژنراتور
سیستم
مدیریت توان کامل را میتوان به راحتی از طریق یک صفحه نظارت گرافیکی از طریق PC
utility SW نظارت
کرد.
وضعیت
کارکرد، ساعات کارکرد، وضعیت قطع کننده، وضعیت شبکه و شینه ها و مصرف سوخت تنها
برخی از مقادیر هستند که ارائه میشوند.
مشخصات و ویژگی های برد کنترلر دایف AGC 200
- چند حالت عملکرد در یک نرم افزار
- سنکرون 56 کلید در یک پلانت
- با قابلیت داشتن چندین مستر جداگانه در یک پلانت
- روشن و خاموش کردن ژنراتور وابسته به بار مصرفی
- مدیریت بار
- انتخاب اولویت (دستی ، ساعات کار نسبی ، ساعات کار مطلق ، بهینه سازی سوخت)
- سازگار با gensets AGC-3 و AGC-4 موجود شما
- قابل برنامه ریزی توسط کاربر (M-Logic)
- ورودی/خروجی قابل تنظیم
- حفاظت از موتور ، ژنراتور و بار
- محدوده اندازه گیری ولتاژ: ( 50 تا 690 ولت AC ( UL / cUL فهرست شده 50 تا 600 ولت AC
- ارتباط موتور J1939 ، پشتیبانی از 11 مارک موتور مختلف با قابلیت مدیریت آسان مارک های دیگر موتور
- کنترل از راه دور از طریق مودم TCP/IP ، RS-485 Modbus یا GSM
- آماده بکار بصورت روشن جهت بارهای با دینامیک بالا
- سنکرون بصورت ددباس (بدون ولتاژ)
- اتصال USB با سرعت بالا
- رابط چند زبانه
- دمای کار : منفی 40 درجه سانتی گراد
- حفاظتIP66
- ثبت مادام العمر ذخیره شده بر روی کارت SD
- محدوده اندازه گیری ولتاژ : ( 50 تا 690 ولت AC (UL/cUL فهرست شده 50 تا 600 ولت AC
- ورودی/خروجی قابل تنظیم
برای مطالعه ی بیشتر در مورد بردهای کنترلی دایف به آدرس سایت شرکت ماه صنعت انرژی مراجعه نمایید mahsanat.com یا با کارشناسان فروش تماس حاصل نمایید.
· راه های ارتباطی با ما :
· تلفن تماس :
· 021-66308399 / 021-65030549
· امورفنی :
09124794889
09122493784
ممنون از همراهی شما
شرکت ماه صنعت انرژی
دسته :
در این مقاله قصد داریم در مورد برد کنترلی دایف AGC4صحبت کنیم و آن را با جزئیات شرح دهیم.
فهرست مطالب
1-برد دیزل ژنراتور
2-معرفی شرکت دایف
3-دایف AGC 4
4-مشخصات و ویژگی های برد AGC 4
برد دیزل ژنراتور
برد دیزل ژنراتور یک قطعه حیاتی است که بایستی حتما در جلوگیری از خرابی دیزل ژنراتور و موتور برق مورد استفاده قرار گیرد.
عملکرد آن مانند یک چراغ راهنمایی و رانندگی است که کلیه پارمترهای اساسی از قبیل دمای آب_ دور موتور _فرکانس _ فشار روغن _ ولتاژ و… را علاوه بر نمایش، کنترل و محافظت میکند.
معرفی شرکت دایف
شرکت دایف (DEIF) در سال 1933 در کشور دانمارک تاسیس شده است. امروزه شرکت دایف DEIF تامین کننده جهانی سیستم های کنترلی قابل اطمینان ، ایمن و سازگار با محیط زیست برای نیروگاه های تولید برق پراکنده ،صنایع دریایی و فرا ساحلی و توربین های بادی میباشد.
شرکت دایف یکی از 3 شرکت بزرگ در زمینه ی تولید بردهای کنترلی دیزل ژنراتور و لوازم اندازه گیری در دانمارک میباشد.
- AGC-4 یک کنترل کننده قابل تنظیم است که میتواند در برنامه های مختلف از یک کنترل کننده برای یک ژنراتور تا سیستم های مدیریت توان کامل استفاده شود.
- کنترلر شامل مدارهای اندازه گیری 3 فاز و تمام عملکردهای مورد نیاز برای محافظت و کنترل یک ژنراتور است.
- همچنین میتوان از این کنترلرها برای محافظت و کنترل اتصالات برق، باس ها استفاده کرد.
- حداکثر 40 AGC را میتوان در یک سیستم مدیریت برق متصل کرد.
- AGC-4 همچنین می تواند با) AGC 150 تا 32(، ASC-4 (خورشیدی و/یا باتری)، و/یا ALC-4 (کنترل کننده بار خودکار) ترکیب شود.
- با مدیریت توان توسعه یافته، یک سیستم می تواند تا 992 ژنراتور را مدیریت کند )هر کدام توسط AGC-4 کنترل می شود(
مشخصات و ویژگی های برد AGC 4
- چند حالت عملکرد در یک نرم افزار
- سنکرون 56 کلید در یک پلانت
- با قابلیت داشتن چندین مستر جداگانه در یک پلانت
- روشن و خاموش کردن ژنراتور وابسته به بار مصرفی
- مدیریت بار
- شبیه سازی برای تست
- آماده بکار بصورت روشن جهت بارهای با دینامیک بالا
- سنکرون بصورت ددباس (بدون ولتاژ)
- AGC-4 جامع ترین و انعطاف پذیر ترین کنترلر موجود در بازار تا امروز است.
- سازگار با نرم افزار AGC 3
- قابلیت تعویض آسان با کنترلرهای نسل قبلی
- قابلیت کارکرد در تمامی شرایط آب و هوایی
- تست شده در شرایط آب و هوای بسیار بد و خطرناک
- از ابزار شبیه سازی AGC برای تأیید و آزمایش عملکرد استفاده میشود.
- ابزار شبیه سازی این امکان را فراهم میکند که بیشتر عملکردها را آزمایش کنید، به عنوان مثال، حالت ها و منطق های کارخانه، مدیریت قطع کننده، عملکرد شبکه و ژنراتور.
- شبیه سازی فقط به یک منبع DC و یک گذرگاه CAN بین کنترلرها نیاز دارد.
- شبیه‌سازی برنامه برای آموزش، سفارشی‌سازی نیازمندی‌های گیاه و آزمایش عملکرد پایه مفید است.
- در یک سیستم مدیریت انرژی، در صورت وجود اتصال TCP/IP به یکی از کنترل‌کننده‌های AGC، میتوان کل نیروگاه را با استفاده از ابزار PC Utility Software کنترل کرد.
برای مطالعه ی بیشتر در مورد بردهای کنترلی دایف به آدرس سایت شرکت ماه صنعت انرژی مراجعه نمایید mahsanat.com یا با کارشناسان فروش تماس حاصل نمایید.
· راه های ارتباطی با ما :
· تلفن تماس :
· 021-66308399 / 021-65030549
· امورفنی:
09122493784 -09124794889
ممنون از همراهی شما
شرکت ماه صنعت انرژی
دسته :
در این مقاله قصد داریم در مورد برد کنترلی دایف مدل AGC 150 صحبت کنیم و آن را با جزئیات شرح دهیم.
فهرست مطالب
1-برد دیزل ژنراتور
2-معرفی شرکت دایف
3-دایف AGC 150
4-ویژگی های برد AGC 150
برد دیزل ژنراتور
برد دیزل ژنراتور یک قطعه حیاتی است که بایستی حتما در جلوگیری از خرابی دیزل ژنراتور و موتور برق مورد استفاده قرار گیرد.
عملکرد آن مانند یک چراغ راهنمایی و رانندگی است که کلیه پارمترهای اساسی از قبیل دمای آب_ دور موتور _فرکانس _ فشار روغن _ ولتاژ و… را علاوه بر نمایش، کنترل و محافظت میکند.
معرفی شرکت دایف
شرکت دایف (DEIF) در سال 1933 در کشور دانمارک تاسیس شده است. امروزه شرکت دایف DEIF تامین کننده جهانی سیستم های کنترلی قابل اطمینان ، ایمن و سازگار با محیط زیست برای نیروگاه های تولید برق پراکنده ،صنایع دریایی و فرا ساحلی و توربین های بادی میباشد.
شرکت دایف یکی از 3 شرکت بزرگ در زمینه ی تولید بردهای کنترلی دیزل ژنراتور و لوازم اندازه گیری در دانمارک میباشد.
دایف AGC 150
AGC 150 یک واحد کنترل با کاربری آسان است که شامل تمام عملکردهای لازم برای حفاظت و کنترل یک ژنراتور می باشد.می توان از آن به عنوان یک واحد برای یک ژنراتور استفاده کرد.
یا می توان آن را در یک سیستم مدیریت توان کامل با حداکثر 32 کنترل کننده برای همگام سازی پروژه ها، جزیره ای یا موازی با شبکه متصل کرد.
سیستم مدیریت توان، تقسیم بار بین ژنراتورها و شروع و توقف وابسته به بار را مدیریت می کند.
AGC 150 شامل تمام مدارهای اندازه گیری 3 فاز ضروری است و تمام مقادیر و آلارم ها بر روی صفحه نمایش LCD ارائه می شوند.
ویژگی های برد کنترلی دایف AGC 150
- توالی شروع موتور
- حفاظت موتور و ژنراتور
- ارتباط موتور از طریق CANbus
- در هنگام استفاده از موتور الکتریکی، سیم پیچ و میل لنگ قابل تنظیم است.
- پشتیبانی نهایی ردیف 4 با علائم هشدار واضح
- پشتیبانی از دیزل و گاز
- سنسور ژنراتور و شینه 3 فاز
- جبران فاز برای ترانسفورماتور D/Y
- چهار ورودی سنجش جریان
- گاورنر و خروجی های AVR یکپارچه برای کنترل
- همگام سازی و اشتراک بار پیشرفته
- همگام سازی و بررسی همگام سازی
- پشتیبانی از تنظیم ولتاژ دیجیتال برای DVR های مختلف
- تطبیق ولتاژ و فرکانس
- سه روش همگام سازی: پویا، استاتیک و بسته
- قبل از تحریک
- 12خروجی دیجیتال (قابل تنظیم)
- 12ورودی دیجیتال (قابل تنظیم)
- 2 خروجی آنالوگ (10- تا 10 ولت)
- چهار ورودی چندگانه:
مقاومت، 0 تا 4000 Ω
ولتاژ 0 تا 10 ولت
جریان، 4 تا 20 میلی آمپر
ورودی دیجیتال - سنسور Deadbus
- رله زمین
- پشتیبانی برق از سیستم مستقل (AMF)
- اشتراک بار آنالوگ با جعبه خارجی
- پشتیبانی 128 ژنراتور از طریق اشتراک گذاری بار دیجیتال (CANshare)
- محافظ پرش ROCOF و Vector
- نظارت بر مصرف سوخت
- آلارم تعمیر و نگهداری
- پشتیبانی از شبکه
- رابط اترنت به عنوان استاندارد
پشتیبانی دیجیتال AVR
همراه با کنترل‌کننده ولتاژ دیجیتال DVC 310 DEIF، AGC 150 از ویژگی‌هایی مانند Engine AID (برای بازار اجاره) و راه‌اندازی سریع و ایمن انرژی حیات CBE (همگام‌سازی سریع) پشتیبانی میکند.
برای مطالعه ی بیشتر در مورد بردهای کنترلی دایف به آدرس سایت شرکت ماه صنعت انرژی مراجعه نمایید mahsanat.com یا با کارشناسان فروش تماس حاصل نمایید.
· راه های ارتباطی با ما :
· تلفن تماس :
· 021-66308399 / 021-65030549
· امورفنی:
· 09124794889– 09122493784
·
ممنون از همراهی شما
شرکت ماه صنعت انرژی
دسته :
در این مقاله قصد داریم در مورد برد کنترلی دیپسی مدل 4520MKII صحبت کنیم و آن را با جزئیات شرح دهیم.
دیپسی 4520MKII
- برد دیپسی DSE4520 MKII یک کنترل کننده اتوماتیک است که به صورت اتوماتیک در صورت قطعی برق ژنراتور را روشن کرده و بعد از مانیتور کردن فرکانس و ولتاژ و تثبیت آنها کلید بار را می بندد و این کنترلر مناسب برای طیف گسترده ای از کاربردهای یک مجموعه ژنراتوری است.
- این کنترلر یک ماژول جمع و جور است که تمام توابع حفاظتی مورد نیاز کنترل دیزل و ژنراتور را دارا می باشد.
- با نظارت بر سرعت موتور ، فشار روغن ، دمای خنک کننده ، فرکانس ، ولتاژ ، جریان ، توان و سطح سوخت ، کنترلر به صورت کامل موتور و ژنراتور را محافظت می کند.
- هر گونه رخدادی روی صفحه نمایش بزرگ LCD با نور پس زمینه از طریق هشدار ، تریپ الکتریکی و آلارم قطع نشان داده می شود.
- پشتیبانی از ارتباط J1939 CAN در دیزل های ECU دار و ساپورت سنسور مگنتیک پیکاپ (MPU) در دیزل های غیر الکترونیکی و این کنترلر همه نوع موتور شامل گازی، دیزلی و بنزینی را ساپورت می کند.
- با تعدادی از ورودی ها، خروجی ها و محافظت های قابل تنظیم ، کنترلر را می توان با هر گونه کاربری به راحتی تطبیق داد تا متناسب با طیف گسترده ای از برنامه ها و کاربردها منطبق شود.
- کنترلر را هم می توان از طریق ارتباط USB و با استفاده از نرم افزار PC DSE Configuration Suite و هم از طریق ویرایشگر پنل جلویی پیکربندی و تنظیم کرد.
- کنترلر با استفاده از نرم افزار DSE Configuration Suite PC کنترل و قابل برنامه ریزی آسان است که امکان تغییر پارامترهای عملیاتی ، توالی ها ، تایمر و آلارم ها را فراهم می کند.
ویژگی های DSE4520
- راه اندازی اتوماتیک و حالت AMF در یک ماژول موجود می باشد.
- پشتیبانی از J1939-75 و قابلیت نادیده گرفتن آلارم CAN
- قابلیت خواندن سرعت از ECU و CAN و همچنین از روی فرکانس ژنراتور
- دارای صفحه نمایش بزرگ
- ثبت زمان دقیق رویدادها
- تنظیمات و پروگرام کامل از طریق رایانه با پورت USB
- دارای حالت صرفه جویی در مصرف انرژی
- مانیتورینگ و اندازه گیری ولتاژ ۳ فاز ژنراتور
- نظارت (مانیتورینگ) توان ژنراتور / بار (کیلو وات ، کیلو ولت آمپر ، کیلووار ، pf)
- نظارت بر مجموع توان تولید شده (کیلووات ساعت ، کیلو ولت آمپرساعت ، کیلو ولت آمپرراکتیو ساعت)
- حفاظت اضافه بار ژنراتور (کیلو وات)
- نظارت و حفاظت جریان ژنراتور / بار
- خروجی های قابل تنظیم جهت سوخت و استارت هنگام استفاده از CAN
- ۴ خروجی قابل تنظیم DC
- ۴ ورودی آنالوگ / دیجیتال قابل تنظیم
- ۶ ورودی دیجیتال قابل تنظیم
- تنظیم مرحله ای خروجی های بارجهت جلوگیری از ضربه بار ناگهانی به موتور
- ۳ آلارم برای نگهداری موتور
- حفاظت از سرعت موتور
- شمارنده ساعت کارکرد موتور
- دارای قابلیت پیش گرمایش موتور
- برنامه ریزی زمان راه اندازی موتور
- کنترل کارکرد موتور برای زمان راه اندازی و توقف
- پشتیبانی موتورهای tire 4
- نظارت بر ولتاژ باتری
- راه اندازی در ولتاژ پایین باتری
- دارای ورودی قابل تنظیم راه اندازی(START) از راه دور
- قابلیت پیکربندی جایگزین در صورت تغییر عملکرد
- هشدار جامع ، قطع الکتریکی یا حفاظت قطع موتور در شرایط خطا
- نشانگر زنگ LCD و LED
- تنظیم رویداد قابل برنامه ریزی ۵۰
- مدار وصل و قطع سلنوید سوخت
- ورودی دیجیتال آلارم مخزن
- خروجی ژنراتور در استراحت
- بیدار شدن دوره ای ECU برای بازیابی اطلاعات
- حالت صرفه جویی در انرژی در نور پس زمینه
- تایمر تاخیر در وصل قابل تنظیم
- تایمر گرم کردن دیزل قبل از بارگیری.
- حافظت از اضافه بار
برای مطالعه ی بیشتر در این زمینه به آدرس سایت شرکت ماه صنعت انرژی مراجعه نمایید mahsanat.com یا با کارشناسان فروش تماس حاصل نمایید.
· راه های ارتباطی با ما :
· تلفن تماس :
· 021-66308399 / 021-65030549
ممنون از همراهی شما
شرکت ماه صنعت انرژی
دسته :
